【福利】乳摇动画初探

In 未分类 on 2015年08月23日 by TAT.vorshen view: 12,424

咳，以探索技术的精神进行一些猥琐的实现，先说明，如果你只想看最后乳摇的结果那就请 ctrl+F4 吧，因为网上有那些乳摇的 APP，制作出来绝对比我这个初探的方法好，我这个只是介绍我实现乳摇的过程思路与方法。

关于乳摇如何实现，我第一个想法是使用 metaball，因为是两个球嘛，然而发现根本就不行，Fail。最终使用的是液化算法去实现。

好了，下面是对液化算法的介绍。

如果你从来不使用 ps，暂时想不起来液化是什么不要紧，请看下图

这个是采用液化使一只静态的小狗有了动的感觉

总而言之，液化是使一张图片的部分进行平滑的有规律的变化，这个变化有扭曲的平移之感

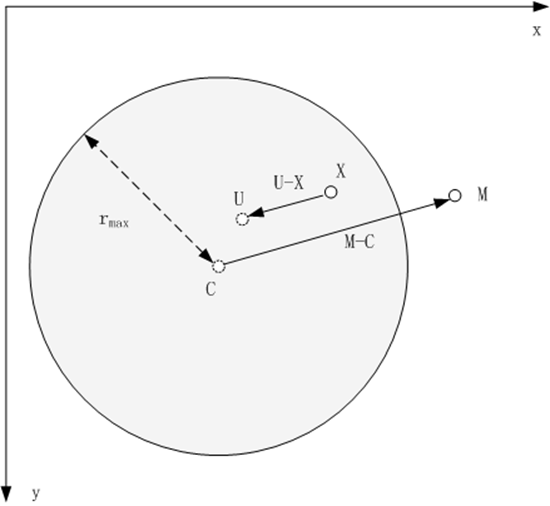

是如何实现的呢，来看算法，先给一张图

局部变化以一个圈为变化环境，C 点是圆心，r 是半径，当 C 移动到 M 这个点时，U 移动到 X。

通过以上这句话我们得出了这样的结论：

液化的变化只在半径为 r 的圆内发生，距离圆心越近，变化越明显。这是不是和乳摇这一现象特别的吻合？

下面是算法公式

公式终于实现的是你知道 X 点的坐标，可以推算出 U 点的坐标，反之知道 U 点也可以推算出 X 的坐标

怎么推算出来的这个我也不知道，需要结合圆的范围，进行插值处理，但是具体如何得到这个结论，感兴趣的同学可以阅读

Andreas Gustafsson 的 Interactive Image Warping 一文，这个公式就是从这而来

好了，接下来该码程序了

乳摇首先你得有图

var sImg = new Image();

sImg.src = './dd.png';

var leftImage = new Image();

leftImage.src = './dd_left.png';

var rightImage = new Image();

rightImage.src = './dd_right.png';

var timer = null;

sImg.onload = function() {

oGC.drawImage(sImg, 0, 0);

};

这里上来就有三张图，其中一张是完整的，还有两张分别是美女左右对半分开的【其实就是左胸和右胸】，因为需要这两张图进行乳摇【液化】后的还原。当然你也可以只用一张图，先取出还原的像素存起来也是可以的，我在这里偷懒了

function liquify(imgData, cx, cy, mx, my, r) {

var imgDataBuff = copyImageDataBuff(imgData);

eachCircleDot(imgData, cx, cy, r, function(posi) {

var tx = posi.x,

ty = posi.y;

var u = transFormula(cx, cy, mx, my, tx, ty, r);

moveDot(imgData, imgDataBuff, posi, u);

function transFormula(cx, cy, mx, my, tx, ty, r) {

var relativity = sqr(r) - distanceSqr(tx, ty, cx, cy);

var distanceMovedSqr = distanceSqr(mx, my, cx, cy);

var rate = sqr(relativity / (relativity + distanceMovedSqr));

var ux = (tx - rate*(mx-cx)),

uy = (ty - rate*(my-cy));

return {

x: ux,

y: uy

};

}

});

return imgData;

}

上面是液化算法的函数，结合上面的图来看，参数分别是图片像素 data，圆心 C 的 x 轴和 y 轴，M 点的 x 轴和 y 轴，圆的半径 r

copyImageDataBuff 是将将要液化部分的像素 copy 一份，代码如下

function copyImageDataBuff(imgData) {

var data = imgData.data,

imgDataBuff = [];

for(var i in data) {

imgDataBuff[i] = data[i];

}

return imgDataBuff;

}

eachCircleDot 是将每个圆内的像素取出来进行处理

function eachCircleDot(imageData, ox, oy, r, callback) {

var imgWidth = imageData.width,

imgHeight = imageData.height,

data = imageData.data,

left = ox - r,

right = ox + r,

top = oy - r,

bottom = oy + r;

for(var x = left; x < right; x++) {

for(var y = top; y < bottom; y++) {

if(distanceSqr(x,y,ox,oy) <= sqr(r)) {

callback({

x: x,

y: y

});

}

distanceSqr 和 sqr 是求圆心距离和平方的函数，很简单

function distanceSqr(x1, y1, x2, y2) {

return sqr(x1 - x2) + sqr(y1 - y2);

}

function sqr(x) {

return x * x;

}

transFormula 这个方法就是液化公式的使用，传入的是 c 点的 x，y 值、m 点的 x，y；t 点就是上面图中的 x 点，return 出来 u 点的 x，y 值之后传入 moveDot，这个就是液化最终的表现函数

function moveDot(imgData, dataBuff, posi, u) {

var imgWidth = imgData.width,

imgHeight = imgData.height,

data = imgData.data;

u.x = Math.floor(u.x);

u.y = Math.floor(u.y);

data[(posi.y * imgWidth + posi.x) * 4] = dataBuff[(u.y * imgWidth + u.x) * 4];

data[(posi.y * imgWidth + posi.x) * 4 + 1] = dataBuff[(u.y * imgWidth + u.x) * 4 + 1];

data[(posi.y * imgWidth + posi.x) * 4 + 2] = dataBuff[(u.y * imgWidth + u.x) * 4 + 2];

data[(posi.y * imgWidth + posi.x) * 4 + 3] = dataBuff[(u.y * imgWidth + u.x) * 4 + 3];

}

将公式算出的 u 点 rgba 信息换给之前的 t 点，也就是图中的 x 点，完成液化

最终给个结果图

因为只时间缘故（LPL 决赛呢）只设置了左胸的摇动触发，触发代码如下

var sX = 5;

var sY = 5;

var iX = -200;

var x = -10;

var iY = ev.clientY - oC.offsetTop;

if(iY > 296) {

iY = 200;

y = 10;

} else {

iY = -200;

y = -10;

}

timer = setInterval(function() {

oGC.drawImage(leftImage, 0, 0); // 只做了左半边的效果

var d = oGC.getImageData(23, 140, 140, 200);

var c = liquify(d, 60, 170, sX + 65, sY + 170, 58);

oGC.putImageData(c, 23, 140);

sX = sX + x;

sY = sY + y;

if(Math.abs(sX) > Math.abs(iX) || Math.abs(sY) > Math.abs(iY)) {

clearInterval(timer);

}

}, 30);

这里面的数值都是自己测出来的，sX 和 sY 是摇动的频率，getImageData 的 xywh 四个值也是试出来的，意味着你想要胸变化的范围，注意：

这个范围必须要比液化公式中的圆大

iY 和 y 是根据点击在胸上方还是胸下方来确定摇动的方向

liquify 传入的参数已经介绍过了

这次的乳摇还是很初步的，只是优化了速度，最早还有一个版本非常的卡，demo 就不放出来了…… 一些幅度，方向都很简单，而且是写死的，如果你有兴趣可以更多的去优化和添加功能~
